本发明提供某种用于搬运的物流码垛机，涉及码垛装置领域。该于搬运的物流码垛机，包括底座，所述底座的上部设置有回转液压缸，所述回转液压缸的输出端固定连接有底箱，所述底箱的前侧面设置有摄像头和X射线检查装置，所述底箱前部的左侧面设置有第一电机，所述第一电机的输出端固定连接有摆臂，所述摆臂上端的右侧面设置有第三电机，所述第三电机的输出端固定连接有连接座；所述连接座前伸板的上表面设置有第二电机。通过X射线检查装置对码垛物流包裹进行投射，配合自身携带的控制电脑将码垛物流包裹的理论重心进行分析，然后自身再制定搬运方案，配合喷绘设备喷出朝上标记进行区分，非常有意义。

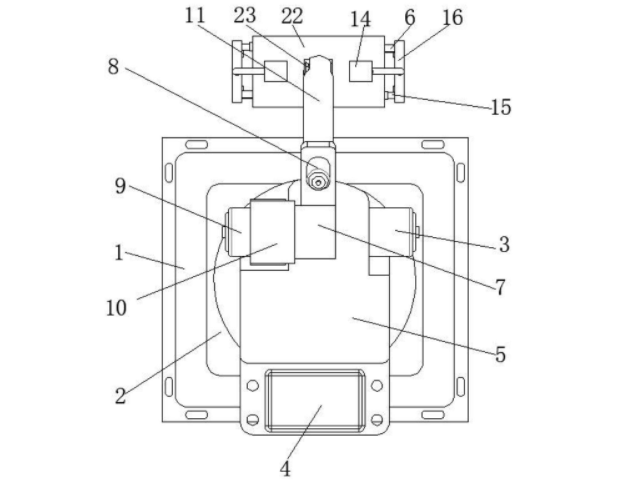

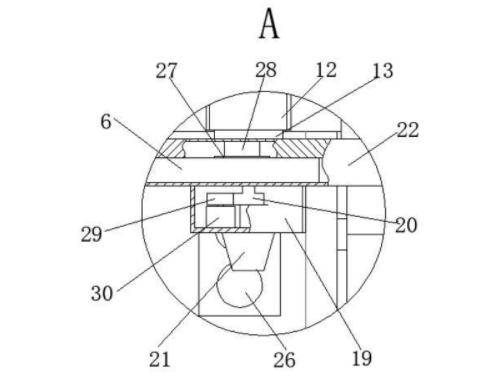

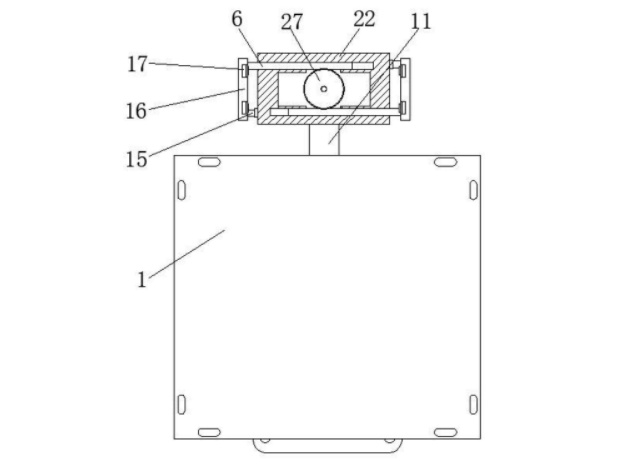

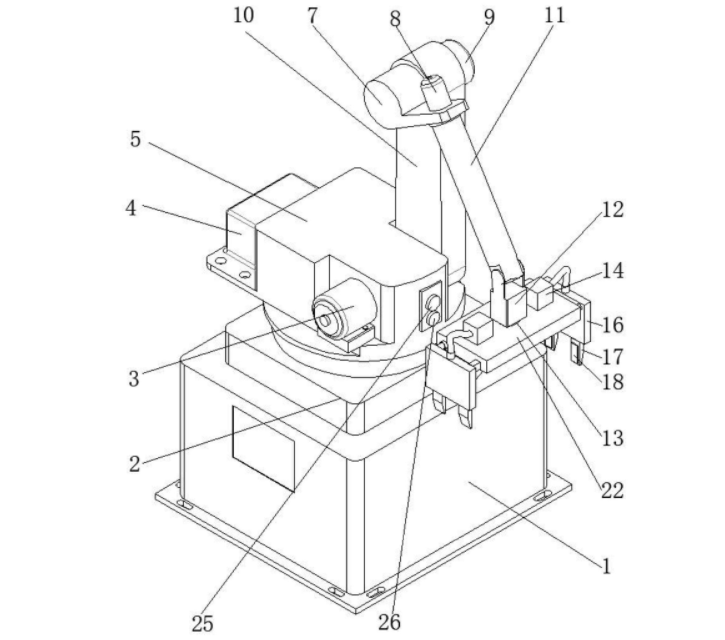

        1.某种用于搬运的物流码垛机,包括底座(1) ,其特征在于:所述底座(1)的上部设置有回转液压缸(2),所述回转液压缸(2)的输出端固定连接有底箱(5),所述底箱(5)的前侧面设置有摄像头(25)和射线检查装置(26),所述底箱(5)前部的左侧面设置有第一电机(3)，所述第一电机(3)的输出端固定连接有摆臂(10) ,所述摆臂(10）上端的右侧面设置有第三电机(9) ,所述第三电机(9)的输出端固定连接有连接座(7) :所述连接座(7)前伸板的上表面设置有第二电机(8),所述第二电机(8)的输出端固定的轴端固定连接有第二锥齿轮(24) ,所述连接座(7)前伸板的下表面固定连接有外简(11)，所述外简(11)远离连接座(7)的一端转动连接有连接壳(12) ,所述连接壳(12)与外简(11)连接的转轴的外表面固定连接有第一锥齿轮(23) ;所述连接壳(12)下部的内侧设置有第四电机(13) ,所述第四电机(13)的输出端固定连接有连接板(22),所述连接板(22)的内侧滑动连接有两根齿条(6),两根所述齿条(6)位于连接板(22)外侧的端部均固定连接有夹板(16),所述夹板(16)的下侧面固定连接有夹爪(17) ,所述夹爪(17)靠向齿条(6)一侧的侧面设置有硅胶垫(18) ;所述连接板(22)的下表面固定连接有导轨(20) ,所述导轨(20)的外表面滑动连接有喷绘设备(19),所述喷绘设备(19)的内部设置有第六电机(30),所述第六电机(30)的输出端固定连接有滚轮(29) ,所述滚轮(29)与导轨(20)的侧面相接触,所述喷绘设备(19)的下侧面设置有喷头(21)。

        2.根据权利要求1所述的某种用于搬运的物流码垛机,其特征在于:所述底箱(5)后侧的水平板的上表面设置有配重块(4)和通孔,所述通孔位于配重块(4)的外侧。

        3.根据权利要求1所述的某种用于搬运的物流码垛机,其特征在于:所述连接座(7)和第三电机(9)位于摆臂(10)的两侧,所述摆臂(10)和第一电机(3)位于底箱(5)的两侧。

        4.根据权利要求1所述的某种用于搬运的物流码垛机,其特征在于:所述连接座(7)与摆臂(10)上部的左侧面转动连接,所述第二电机(8)和外简(11)位于连接座(7)前伸板的两侧。

        5.根据权利要求1所述的某种用于搬运的物流码垛机，其特征在于:所述第二电机(8)的输出端固定的轴从外简(11)穿过，且转动连接,所述第一锥齿轮(23)与第二锥齿轮(24)相啮合。

        6.根据权利要求1所述的某种用于搬运的物流码垛机其特征在于:所述连接板(22)的内壁设置有第五电机(28),所述第五电机(28)的输出端固定连接有齿轮(27),所述齿轮(27)与两个齿条(6)同时啮合。

        7.根据权利要求1所述的某种用于搬运的物流码垛机,其特征在于:所述连接板(22)的左右侧面均固定连接有伸缩杆(15),所述伸缩杆(15)远离连接板(22)的一端与夹板(16)固定连接。

        8.根据权利要求1所述的某种用于搬运的物流码垛机其特征在于:所述连接板(22)的上表面设置有吸力装置(14),所述吸力装置(14)通过管道与夹板(16)内部连通，所述夹板(16)内部与夹爪(17)相连通,所述硅胶垫(18)贯穿有毛细孔连通夹爪(17)内部与外界。
