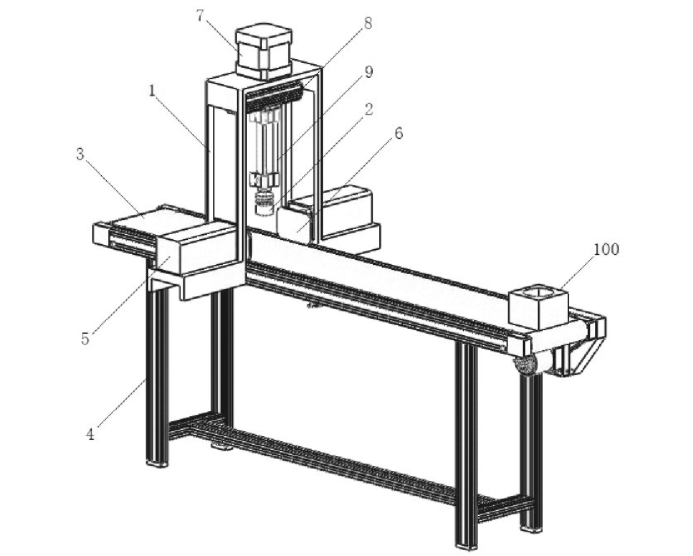

本发明提供某种包装盒底座圆孔折边装置,属于包装设备的技术领域,包括用于运输包装盒底座的运输机构、用于夹紧包装盒底座的夹紧机构、龙门架、旋转机构、水平平移机构、垂直升降机构和模具;夹紧机构对称设置在运输机构的两侧;龙门架的两块侧板位于运输机构的两侧,顶板位于夹紧机构的上方;旋转机构安装在龙门架的顶板上,与水平平移机构连接,驱动水平平移机构旋转;水平平移机构与垂直升降机构,驱动垂直升降机构水平移动;模具为圆柱结构,直径小于包装盒底座的圆孔直径,圆周面上设置有环形的折边凹槽,顶面圆心与垂直直线平移机构连接,模具由垂直平移机构驱动垂直升降。本装置可实现具有圆孔的包装盒底座中圆孔折边的机械化、自动化。
1.某种包装盒底座圆孔折边装置,其特征在于,包括用于运输包装盒底座的运输机构、用于夹紧包装盒底座的夹紧机构、龙门架、旋转机构、水平平移机构、垂直升降机构和模具; 所述夹紧机构对称设置在运输机构的两侧; 所述龙门架的两块侧板位于运输机构的两侧,顶板位于夹紧机构的上方; 所述旋转机构安装在龙门架的顶板上,与水平平移机构连接,驱动水平平移机构旋转; 所述水平平移机构与垂直升降机构,驱动垂直升降机构水平移动; 所述模具为圆柱结构,直径小于包装盒底座的圆孔直径,圆周面上设置有环形的折边凹槽,顶面圆心与垂直直线平移机构连接,模具由垂直平移机构驱动垂直升降。
2.根据权利要求1所述的包装盒底座圆孔折边装置,其特征在于,两道折边凹槽平行设置,宽度和深度均不相同。
3.根据权利要求2所述的包装盒底座圆孔折边装置,其特征在于,运输机构为带式输送机,带式输送机安装在机架上。
4.根据权利要求3所述的包装盒底座圆孔折边装置,其特征在于,夹紧机构包括夹紧气缸以及设置在夹紧气缸活塞上的夹板。

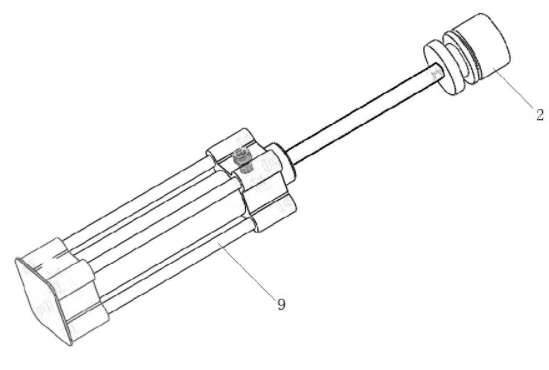

5.根据权利要求4所述的包装盒底座圆孔折边装置,其特征在于,旋转机构为三相步进电机,水平平移机构为直线滑台,垂直升降机构为升降气缸。
6.根据权利要求5所述的包装盒底座圆孔折边装置,其特征在于,龙门架的侧板为L形,包括横板和竖板; 夹紧气缸安装在横板上。

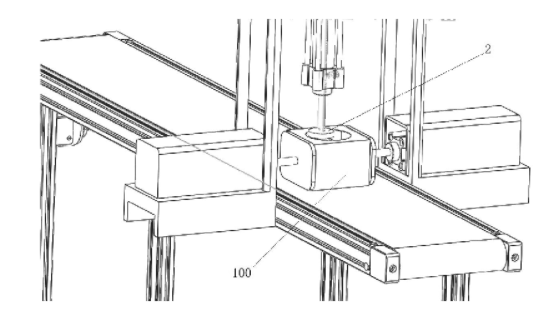

7.某种包装盒底座圆孔折边方法,其特征在于,采用权利要求1-6任一项所述包装盒底座圆孔折边装置对包装盒底座的圆孔进行折边,通过运输机构将包装盒底座传送到模具下方,夹紧机构将包装盒底座夹紧,垂直升降机构下降到指定高度,使模具处于包装盒底座圆孔的圆心,水平平移机构驱动垂直升降机构向外水平移动使模具沿圆心向外运动指定距离,随后旋转机构开始做圆周运动,运动预设圈数后,折边结束,模具返回圆心,垂直升降机构上升,夹紧机构松开,运输机构工作,将折边完成的包装盒底座传送到下一道流水线。
