本发明公开了某种用于园林绿化景观组装设备,包括组装吸盘架,所述组装吸盘架的四个拐角处均装设有真空吸盘,所述组装吸盘架的端面底部固定有安装架,所述安装架的外壁套设有滑架,所述滑架上贯穿固定有四个安装筒,所述安装筒的内部贯穿有调节杆,所述调节杆的一端固定有橡胶盘,所述调节杆的另一端侧壁开设有条形凹槽;本发明通过设计的调节杆、安装架和滑架,滑架在安装架上进行上下滑移对调节杆待对位的高度实现调节,然后通过调节调节杆在安装筒内的伸出长度,实现对上下两个待组装的玻璃板进行对位,使本发明对玻璃板进行组装时,直接通过调节杆上的橡胶盘和已固定好的玻璃板相互贴合,即可达到对位效果,保证其组装更加精准可靠。

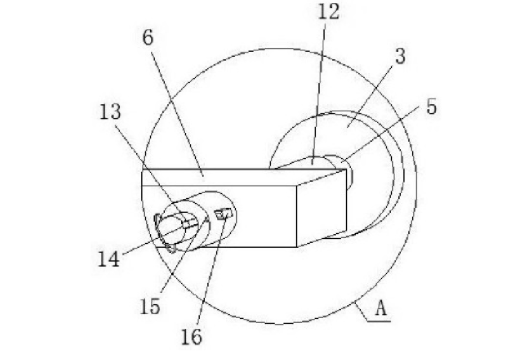

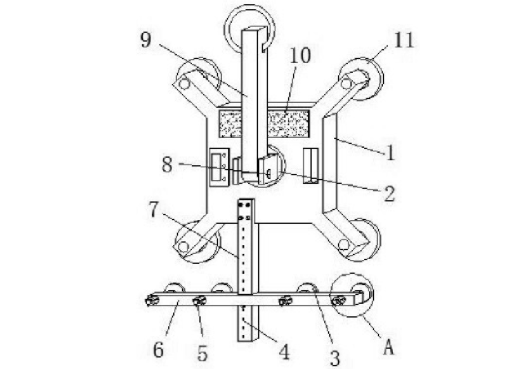

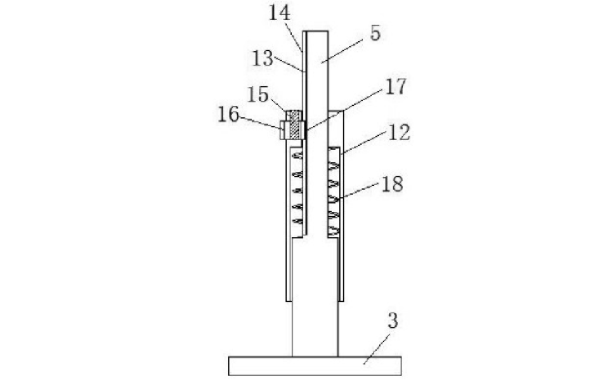

1.某种用于园林绿化景观组装设备,包括组装吸盘架(1),所述组装吸盘架(1)的四个拐角处均装设有真空吸盘(11),所述组装吸盘架(1)的端面底部固定有安装架(7),其特征在于:所述安装架(7)的外壁套设有滑架(6),所述滑架(6)上贯穿固定有四个安装筒(12),所述安装筒(12)的内部贯穿有调节杆(5),所述调节杆(5)的一端固定有橡胶盘(3),所述调节杆(5)的另一端侧壁开设有条形凹槽(14),所述条形凹槽(14)的内部固定有魔术贴条(13),所述安装筒(12)的一端侧壁开设有通孔,所述通孔的内部贯穿有插杆(16),所述插杆(16)的一端固定有魔术贴片(17),所述魔术贴条(13)和魔术贴片(17)相互粘连,所述调节杆(5)的一端外壁套设有挤压弹簧(18),所述挤压弹簧(18)位于安装筒(12)的内部。

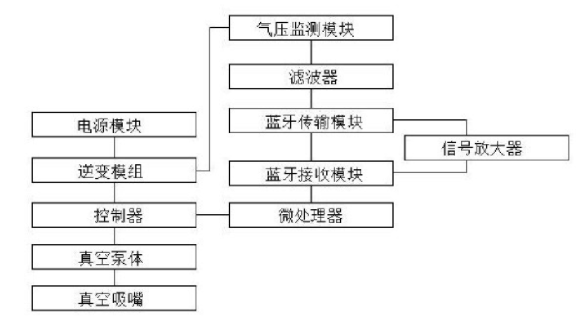

2.根据权利要求1所述的某种用于园林绿化景观组装设备,其特征在于:所述组装吸盘架(1)的前端表面分别装设有机电盒(10)和真空泵体,所述真空泵体通过吸管连接有真空吸嘴,所述真空吸嘴位于真空吸盘(11)内部,所述真空吸盘(11)内侧设置有气压监测模块,所述机电盒(10)的内部设置有控制器和电源模块,所述控制器通过电连接有微处理器,所述气压监测模块通过电连接有滤波器,所述滤波器通过电连接有蓝牙传输模块,所述蓝牙传输模块通过无线传输连接有蓝牙接收模块,所述蓝牙接收模块与微处理器通过电连接,所述真空泵体和控制器通过电连接。
3.根据权利要求1所述的某种用于园林绿化景观组装设备,其特征在于:所述插杆(16)的外壁开设有滑孔,所述滑孔的内部贯穿有限位柱(15),所述限位柱(15)固定在安装筒(12)内。
4.根据权利要求3所述的某种用于园林绿化景观组装设备,其特征在于:所述插杆(16)的纵截面为矩形结构,所述安装筒(12)的纵截面为圆形结构。
5.根据权利要求1所述的某种用于园林绿化景观组装设备,其特征在于:所述安装架(7)的表面呈直线开设有多个限位螺纹孔(4),且相对应的限位螺纹孔(4)内通过螺纹连接有螺柱。
6.根据权利要求1所述的某种用于园林绿化景观组装设备,其特征在于:所述调节杆(5)的纵截面为T型结构,所述调节杆(5)的另一端连接有挡环。
7.根据权利要求5所述的某种用于园林绿化景观组装设备,其特征在于:所述组装吸盘架(1)的端面中心处固定有旋转座(2),所述旋转座(2)的内侧设置有吊杆(9),所述吊杆(9)与旋转座(2)之间连接有销轴(8)。
8.根据权利要求2所述的某种用于园林绿化景观组装设备,其特征在于:所述电源模块和控制器之间通过电连接有逆变模组,所述蓝牙传输模块通过电连接有信号放大器。
