本发明适用于餐盒码垛运输设备技术领域,提供了某种餐盒自动输送装置,包括:上料输送带,其末端转动连接一过渡板;第二输送机构,包括:主架体,主架体的顶部设有传送带,传送带的顶面低于上料输送带的顶面,传送带靠近过渡板的一端的顶面设有一码垛区,传送带的运行方向的挡板可上下抽拉;设置于主架体的顶部的主动传动滚和从动传动滚,主动传动滚包括传动内轮和传动外轮。借此,本发明通过自动码垛机构,实现餐盒的自动码垛运输,同时设置新型的运输传动滚结构,将启停状态切换进行缓冲,使启动和停止运动更加的平滑,增加了新型的减震机构,优化垂直方向的缓冲效果,防止在运输时码垛时对底部餐盒的冲击以及码垛后的餐盒倾倒损坏。

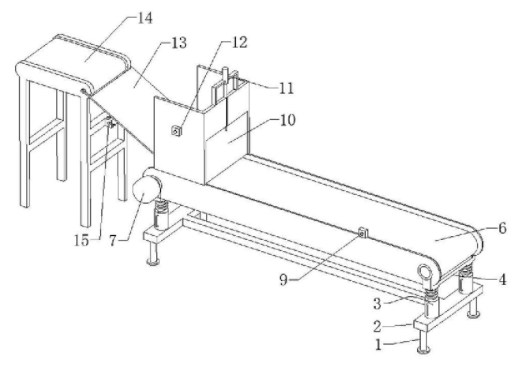

1.某种餐盒自动输送装置,其特征在于,包括: 上料输送带,其末端转动连接一用于控制餐盒下落位置的过渡板,所述过渡板的底面设有一控制所述过渡板转动位置的升降杆; 第二输送机构,包括:主架体,所述主架体的顶部设有传送带,所述传送带的前端与所述过渡板的末端配合设置,所述传送带的顶面低于所述上料输送带的顶面,所述传送带靠近所述过渡板的一端的顶面设有一码垛区,所述码垛区三面环设有挡板,所述传送带的运行方向的挡板可进行上下抽拉; 设置于所述主架体的顶部的主动传动滚和从动传动滚,所述传送带绕设于所述主动传动滚和从动传动滚的外侧,所述主动传动滚包括传动内轮和传动外轮,所述传动外轮转动套接于所述传动内轮,所述传动内轮和传动外轮之间设有一空腔,所述空腔的内部设有非牛顿流体,所述传动内轮的一端设有驱动所述传动内轮转动的驱动电机; 所述主动传动滚和从动传动滚的底部均设有一连接支架,所述主动传动滚和从动传动滚的两端转动连接于所述连接支架的两端,所述连接支架与所述主架体之间均设有用于缓冲所述主动传动滚和从动传动滚垂直方向运动力的缓冲组件。

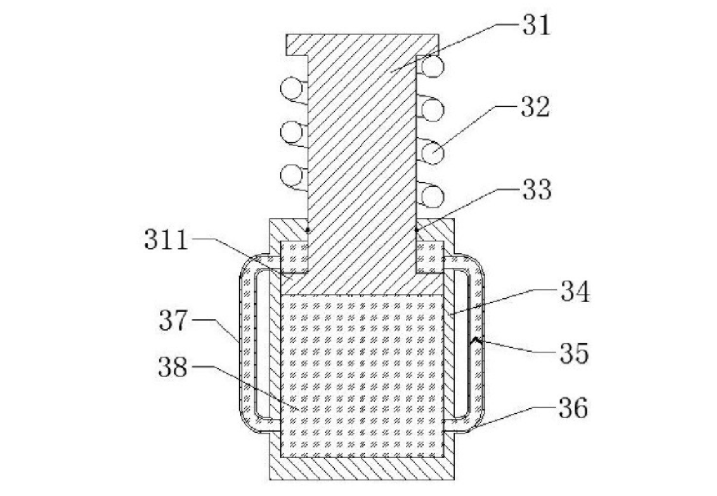

2.根据权利要求1所述的餐盒自动输送装置,其特征在于,所述缓冲组件包括: 底座,所述底座的底部固接于所述主架体,所述底座的内部设有滑动孔,所述底座的两侧设有两端均与所述滑动孔连通的第一平衡管和第二平衡管,所述第一平衡管的内部设有单向阀; 伸缩杆,所述伸缩杆的底部设有一与所述滑动孔配合的凸缘,所述滑动孔的顶部与所述伸缩杆配合密封,所述伸缩杆的顶部与所述滑动孔的顶部之间设有减震弹簧,所述伸缩杆的顶部固接于所述连接支架的底部。
3.根据权利要求2所述的餐盒自动输送装置,其特征在于,所述滑动孔的顶部与所述伸缩杆的接触面上设有密封圈。
4.根据权利要求3所述的餐盒自动输送装置,其特征在于,所述滑动孔的内部设有液压流体。
5.根据权利要求4所述的餐盒自动输送装置,其特征在于,所述液压流体可在所述伸缩杆向下运动的作用下沿着所述第一平衡管和第二平衡管的内孔从所述凸缘的底部流动到所述凸缘的顶部,所述液压流体可在所述伸缩杆向上运动的作用下沿着所述第二平衡管的内孔从所述凸缘的顶部流动到所述凸缘的底部。

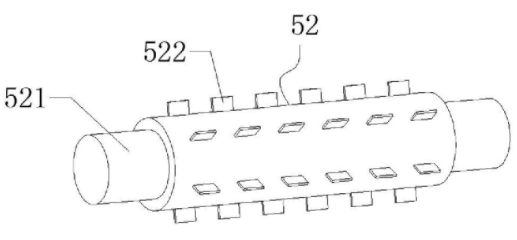

6.根据权利要求1所述的餐盒自动输送装置,其特征在于,所述传动内轮的外壁设有若干均匀排列的第一受力板。
7.根据权利要求6所述的餐盒自动输送装置,其特征在于,所述传动外轮的内壁设有若干与所述第一受力板交错设置的第二受力板。
8.根据权利要求7所述的餐盒自动输送装置,其特征在于,所述第一受力板和第二受力板在所述传动内轮和传动外轮相对转动的情况下互不干涉。
9.根据权利要求1所述的餐盒自动输送装置,其特征在于,所述传动内轮和传动外轮之间设有轴承,所述轴承临近所述空腔的一侧设有密封挡环。
10.根据权利要求1所述的餐盒自动输送装置,其特征在于,所述传送带的运行方向的挡板的顶部设有一拉动该挡板上下运动的气缸。
