本发明提供某种机器人生产用焊接夹具，包括底座，所述底座的上侧开设有安装槽，所述安装槽的内部设置安装有固定滑杆，所述固定滑杆上滑动安装有驱动滑块，所述驱动滑块的顶部固定连接有活动底板，所述活动底板通过驱动滑块在固定滑杆上滑动，所述底座的前侧设置安装有控制面板。该机器人生产用焊接夹具，通过驱动电源中的电能传输至驱动齿轮上，通过限位件与活动部件上开设有的活动槽形成滑动移动，促使限位件利用夹持杆推动夹持部件向内侧方向移动，且利用夹持部件上的夹持板将其牢牢固定住，有效的避免了加工对象在焊接的过程中出现偏移，从而该装置达到了固定效果好的目的，进一步提升了设备的稳定性，同时有效提升其焊接效果。

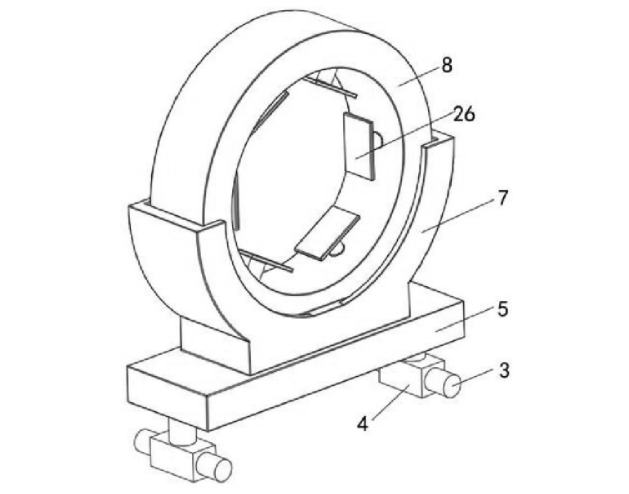

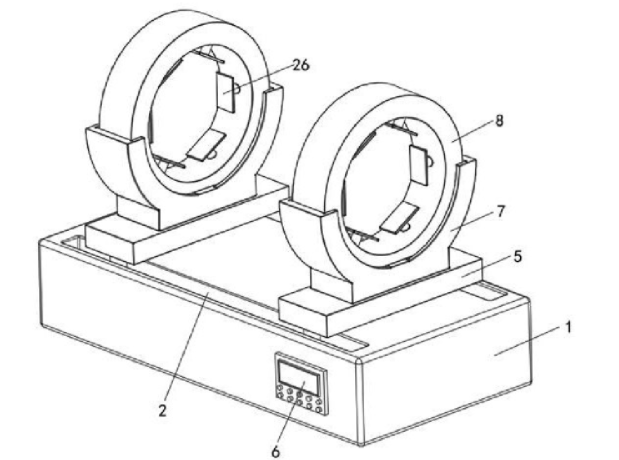

        1.某种机器人生产用焊接夹具，包括底座（1），其特征在于：所述底座（1）的上侧开设有安装槽（2），所述安装槽（2）的内部设置安装有固定滑杆（3），所述固定滑杆（3）上滑动安装有驱动滑块（4），所述驱动滑块（4）的顶部固定连接有活动底板（5），所述活动底板（5）通过驱动滑块（4）在固定滑杆（3）上滑动，所述底座（1）的前侧设置安装有控制面板（6）；所述活动底板（5）的上侧固定安装有防护外壳（7），所述防护外壳（7）的底部与活动底板（5）的顶部相固定连接，所述防护外壳（7）的内部设置安装有固定夹具（8），所述固定夹具（8）的内部设置有六个夹持部件（23），且六个夹持部件（23）设置在固定夹具（8）的内部呈圆形等分状；所述固定夹具（8）的内部活动安装有从动齿轮（12），所述从动齿轮（12）的内侧活动连接有活动部件（18），所述活动部件（18）的内部开设有凹槽，且凹槽的内壁底部设置安装有连接弹簧（20），所述连接弹簧（20）的顶端活动连接有夹持杆（19），所述夹持杆（19）的顶端固定安装有连接杆（22），所述连接杆（22）远离活动部件（18）的一端固定连接有夹持部件（23），所述夹持部件（23）的内部活动安装有两个安装块（27），两个所述安装块（27）相对的一侧活动安装有联动推杆（28），所述联动推杆（28）的顶端活动连接有安装件（29），所述夹持部件（23）的上侧设置安装有防护机构（30），所述防护机构（30）的内侧与安装件（29）的顶部相配合安装。

        2.如权利要求1所述某种机器人生产用焊接夹具,其特征在于:所述控制面板(6).上设置有控制按钮和显示屏幕,所述控制面板(6)通过控制按钮和显示屏幕控制驱动滑块(4)。

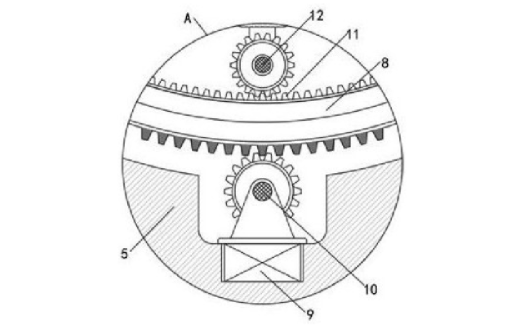

        3.如权利要求1所述某种机器人生产用焊接夹具，其特征在于:所述活动底板(5)的内壁底部设置安装有驱动电源(9)和驱动齿轮(10),所述驱动电源(9)嵌活动底板(5)的内壁中，且驱动齿轮(10)设置在驱动电源(9)的上侧,所述驱动齿轮(10)的上侧与固定夹具(8)的外侧相啮合连接:其中,所述驱动电源(9)和驱动齿轮(10)通过电性连接。

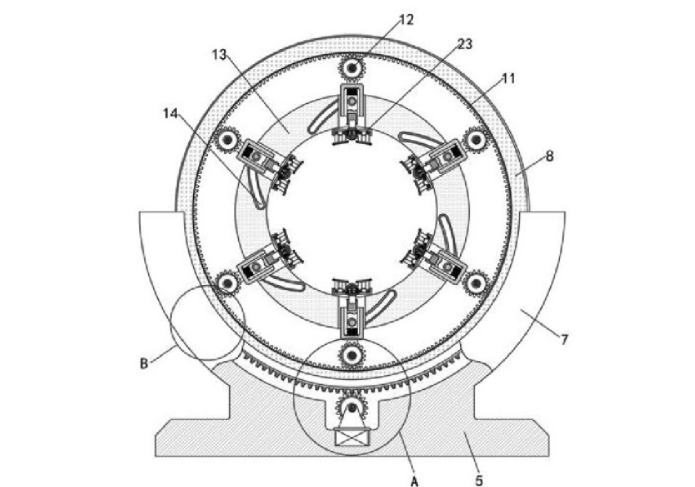

        4.如权利要求1所述某种机器人生产用焊接夹具，其特征在于:所述固定夹具(8)的内壁上固定安装有内齿条(11) ,所述固定夹具(8)的内部设置安装有固定部件(13) ,所述固定部件(13).上开设有六个活动槽(14)。

        5.如权利要求1所述某种机器人生产用焊接夹具,其特征在于:所述防护外壳(7)的内壁上固定安装有若干个缓冲部件(15),所述缓冲部件(15)的内部开设有凹槽,且凹槽的内壁上设置安装有缓冲弹簧(16),所述缓冲弹簧(16)的轴端活动连接有缓冲连杆(17),所述缓冲连杆(17)远离缓冲弹簧(16)的一端与固定夹具(8)相活动连接。

        6.如权利要求4所述某种机器人生产用焊接夹具,其特征在于:所述活动部件(18)通过从动齿轮(12)与内齿条(11)相啮合连接:所述夹持杆(19)的中心轴处固定安装有限位件(21),所述限位件(21)的底端穿过活动部件(18)设置在活动槽(14)中:其中,所述活动部件(18)和夹持杆(19)通过限位件(21)与固定部件(13)中的活动槽(14)相滑动安装。

        7.如权利要求1所述某种机器人生产用焊接夹具,其特征在于:所述夹持部件(23)的内部设置安装有活动件(24),所述活动件(24)的底端穿至夹持部件(23)的内部与安装弹簧(25)相活动连接,所述安装弹簀(25)设置在夹持部件(23)和活动件(24)之间,所述活动件(24)远离安装弹簧(25)的-端固定安装有夹持板(26),所述夹持板(26)的内侧设置有防护

        8.如权利要求1所述某种机器人生产用焊接夹具,其特征在于:两个所述安装块(27)的左右两侧与活动件(24)相配合安装,两个所述安装块(27)的外侧与活动件(24)相对的一侧形成相切状。
